BOLTRAKK

Monitorowanie elementów złącznych

BOLTRAKK solution to innowacja JPB Système przeznaczona do monitorowania naprężenia elementów złącznych. Zwiększa bezpieczeństwo, zapobiega pęknięciom i zapewnia płynną produkcję dzięki skutecznemu kontrolowaniu naprężenia elementów złącznych. Proaktywne planowanie działań serwisowych prowadzi do zwiększenia ogólnej wydajności.

opatentowana-technologia

KORZYŚCI

safety
Bezpieczeństwo
Dokładne monitorowanie dokręcania > sprawdzanie naprężenia w złożeniu, kiedykolwiek i gdziekolwiek jest to wymagane.
accesibility
Dostępność
Uproszczony dostęp do trudno dostępnych miejsc dzięki rozszerzeniu czytnika RFiD.
easy-installation
Łatwa instalacja
Prosta integracja z zespołem dzięki ultracienkiej konstrukcji o grubości 5 / 7,5 mm.
savings
Redukcja kosztów
Skrócenie czasu i kosztów serwisowania.
simplicity
Prostota
Intuicyjna obsługa.
traceability
Możliwość identyfikacji
Automatyczna możliwość identyfikacji monitorowanych elementów złącznych.
fast-check
Szybka kontrola
Wykonaj szybką i dokładną kontrolę w mniej niż 2 sekundy, bez konieczności demontażu / ponownego montażu lub testowania kluczem dynamometrycznym.

OPIS

W sektorze przemysłowym złożenia narażone są na ogromne obciążenia, takie jak wibracje, powtarzające się naprężenia, zmiany temperatury i wstrząsy, które często powodują poluzowanie nakrętek. Aby zapobiec wypadkom i potencjalnemu ryzyku obrażeń, przedsiębiorstwa przemysłowe zwykle uciekają się do rozwiązań takich jak blokowanie śrub lub wdrażają okresową konserwację, co wiąże się ze znacznym nakładem czasu i kosztów.


JPB Système opracowała i wyprodukowała dedykowany czujnik, który monitoruje napięcie w zespole w czasie rzeczywistym. Niezależnie od tego, czy masz do czynienia z krytycznymi elementami złącznymi wymagającymi okresowych kontroli momentu obrotowego, czy też stoisz przed wyzwaniami związanymi z profilaktyczną obsługą techniczną lub napotykasz trudności w dostępie do elementów złącznych, nasze rozwiązanie BOLTRAKK Solution oferuje opłacalne i pozwalające zaoszczędzić czas rozwiązanie. BOLTRAKK Solution automatycznie rejestruje naprężenia, co pozwala na zastosowanie konserwacji prewencyjnej.

JAK TO DZIAŁA

Firma JPB Système opracowała specjalistyczne czujniki tensometryczne, aby zmniejszyć rozmiar czujnika. Instalacja czujnika w złożeniu jest prosta. Wyposażony w inteligentną elektronikę czujnik przetwarza i przekształca pomiary w silny sygnał, na który nie ma wpływu odległość transmisji ani zmiany temperatury. Gwarantuje to wysoki poziom dokładności w całym zakresie roboczym.

Aby uzupełnić tę technologię, JPB Système opracowała również system gromadzenia danych i rozwiązania w zakresie wizualizacji dostosowane do konkretnych potrzeb:

TOUCH

RFID BOLTRAKK SENSOR & READER

RFID BOLTRAKK SENSOR & READER

• Sterowanie ręczne
• Odpowiedni dla obszarów wrażliwych na bezpieczeństwo (bez połączenia z Internetem)
TOUCH

WIRED BOLTRAKK SENSOR & APP

WIRED BOLTRAKK SENSOR & APP

• Automatyczne i zdalne sterowanie
•  Dane dostępne w dowolnym momencie (IoT)


DWA ROZWIĄZANIA ŁATWE W UŻYCIU



Przed montażem, kalibracja Smart Washer jest prostym procesem. Ustaw Smart Washer na "0%" za pomocą czytnika RFiD BOLTRAKK sensor lub aplikacji ("Wired BOLTRAKK Sensor"). Umieść BOLTRAKK sensor na nieobrotowej części elementu złącznego, takiej jak łeb śruby lub nakrętka. Zakręć śrubę kluczem dynamometrycznym w tradycyjny sposób - nie ma potrzeby zmiany procesu dokręcania.

Po prawidłowym dokręceniu śruby ustaw poziom "100%" za pomocą miernika lub aplikacji. W dowolnym momencie można sprawdzić zmiany naprężenia w elemencie złącznym: wykonaj ręczną kontrolę za pomocą czytnika RFiD BOLTRAKK sensor lub ręczną/automatyczną kontrolę za pomocą aplikacji (Wired BOLTRAKK sensor).

RFiD BOLTRAKK SENSOR + READER

wifi

RFiD

no-battery

BRAK BATERII

manual-check

KONTROLA RĘCZNA

data-stored-in-reader

DANE PRZECHOWYWANE W CZYTNIKU

on-site-check

KONTROLA NA MIEJSCU

boltrakk_reader

WIRED BOLTRAKK SENSOR + APP

wired_boltrakk_sensor
wifi

LORA

230V

230V

manual-or-automatic-check

KONTROLA RĘCZNA LUB AUTOMATYCZNA

data-stored-in-computer-cloud

DANE PRZECHOWYWANE W KOMPUTERZE/CHMURZE

on-site-or-remote-check

KONTROLA NA MIEJSCU LUB ZDALNA

boltrakk_sensor_wired

“Rozwijając nasz inteligentny program wraz z użytkownikami, wzięliśmy pod uwagę ważne obserwacje i wprowadziliśmy odpowiednie funkcje do naszego czujnika napięcia, aby jeszcze bardziej poprawić jego funkcjonalność. Współpraca ta znacznie poprawia dokładność i bezpieczeństwo podczas wykonywania operacji MRO.

Jonathan BEAUMELInżynier ds. konstrukcji mechanicznych

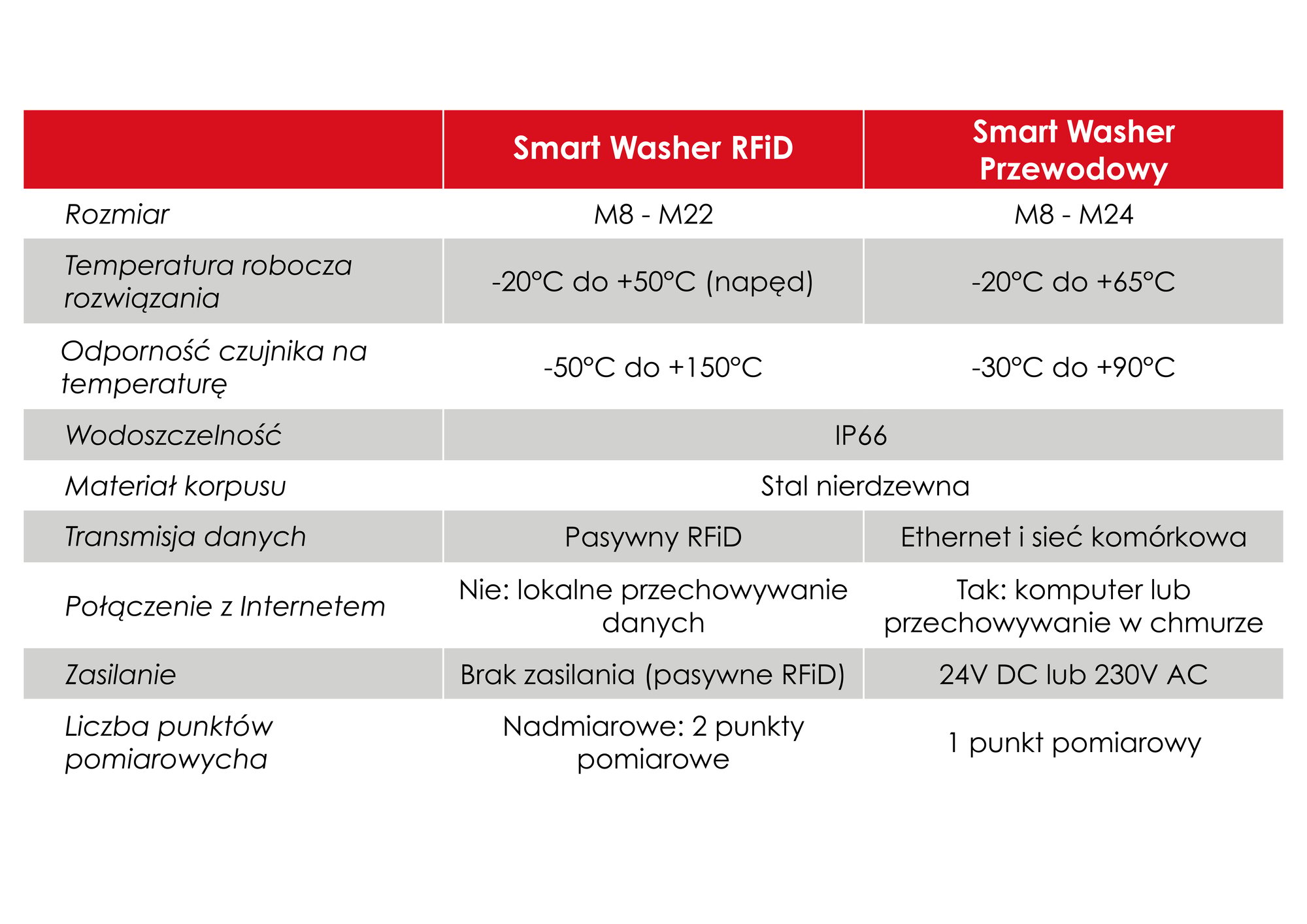

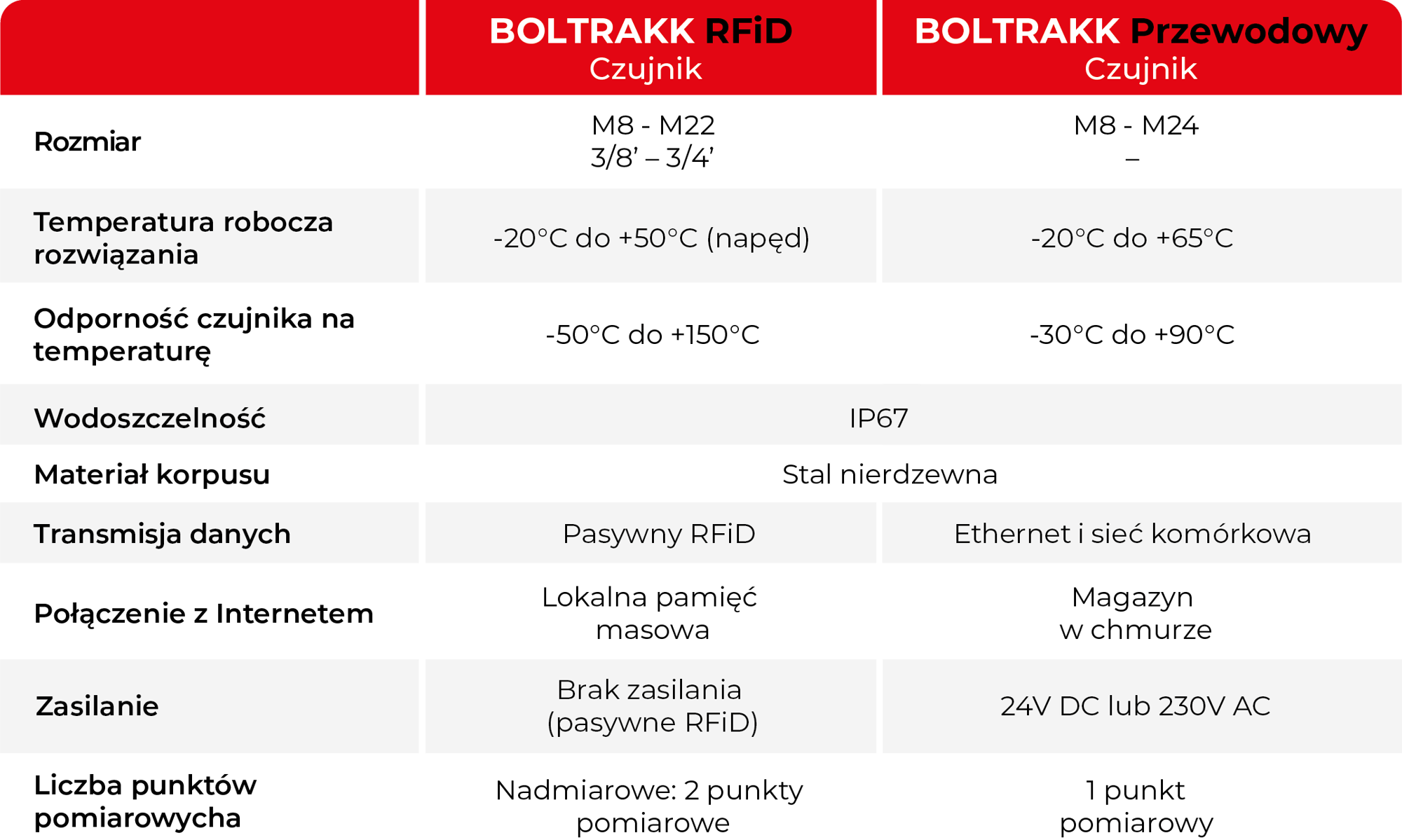

DANE TECHNICZNE


cechy_techniczne


ODPORNOŚĆ

Nasze czujniki obciążenia, elektronika, elastomery i anteny przechodzą rygorystyczne testy w trudnych warunkach: w tym wibracje, upadki, wstrząsy, narażenie na rozpuszczalniki chemiczne i odporność na promieniowanie UV. Przeprowadzamy dokładne kontrole na każdym etapie produkcji, aby zapewnić wysoki poziom jakości i niezawodności.

BOLTRAKK sensors są dostarczane z certyfikatem kalibracji dla dodatkowej pewności.

passive-device

URZĄDZENIE PASYWNE

safety

BEZPIECZEŃSTWO MONTAŻU

human-factor-mitigation

ŁAGODZENIE CZYNNIKA LUDZKIEGO

redudant-measure

ŚRODEK REDUKUJĄCY

accesibility

ŁATWY W UŻYCIU

savings

OSZCZĘDNOŚĆ CZASU NA KONSERWACJĘ

smart_reader_art - copie
