SMART PROGRAM

Monitoring des fixations

La solution Smart Program est une innovation de JPB Système conçue pour monitorer la tension dans vos assemblages. En suivant la tension, renforcez la sécurité, prévenez les ruptures et évitez les arrêts de productions ou les accidents. La planification proactive de la maintenance accroit votre efficacité globale.

technologie-brevetee

AVANTAGES

sécurité
Sécurité
Surveillez le serrage avec précision en vérifiant la tension dans vos assemblages à tout moment et quels que soient leurs emplacements.
accesibilite
Accessibilité
Simplifiez l'accès aux espaces confinés grâce à la perche de lecture flexible du lecteur RFiD.
installation-facile
Installation facile
Intégration aisée dans vos assemblages grâce à son épaisseur ultra-fine de 5 / 7,5mm.
economies
Economies
Réduisez les temps et les coûts de maintenance.
simplicité
Simplicité
Utilisation intuitive.
tracabilite
Traçabilité
Garantissez la traçabilité automatique de mesures de serrage de vos assemblages.
verification-rapide
Vérification rapide
Effectuez une vérification rapide et précise en moins de 2 secondes, sans nécessiter le démontage/remontage ou des contrôles à la clé dynamométrique.

DESCRIPTION

Dans le secteur industriel, les assemblages vissés sont soumis à de fortes contraintes telles que les vibrations, les déformations répétées, les variations de température et les chocs, qui entraînent fréquemment le desserrage des écrous. Pour prévenir les accidents et les risques potentiels de blessures, les industries ont généralement recours à des solutions telles que le blocage des écrous ou la mise en œuvre d'une maintenance périodique, engendrant des temps et des coûts importants.


JPB Système a développé et fabriqué un capteur spécifique qui surveille en temps réel la tension dans votre assemblage. Si vous avez des liaisons critiques nécessitant un contrôle périodique, des boulons difficiles d'accès ou réalisez de la maintenance préventive, la solution Smart Program vous aidera à gagner du temps et réaliser des économies. Elle enregistre automatiquement les contrôles et permet une transition vers la maintenance prédictive.
Avec notre solution, vous pouvez éliminer les contrôles de routine et ne serrez les fixations que lorsque c'est nécessaire.

PRINCIPE DE FONCTIONNEMENT

JPB Système a mis au point des jauges de contrainte spécifiques permettant de réduire la taille du capteur. L'installation du capteur dans votre assemblage est simple. Équipé d'une électronique intelligente, le capteur traite et convertit les mesures en un signal robuste, non affecté par la distance de communication ou les variations de température. Cela garantit un haut niveau de précision sur l'ensemble de la plage de fonctionnement.

En complément de cette technologie, JPB Système a conçu un système d'acquisition de données et des solutions d'affichage adaptées à vos besoins spécifiques :



TOUCH

RFiD SMART WASHER & LECTEUR RFiD

RFiD SMART WASHER & LECTEUR RFiD

• Contrôle manuel
• Adapté à un environnement sensible à la cybersécurité (non connecté à Internet)
TOUCH

SMART WASHER FILAIRE & APPLICATION FILAIRE

SMART WASHER FILAIRE & APPLICATION FILAIRE

• Contrôle automatique et à distance
• Données disponibles à tout moment (IoT)


2 SOLUTIONS FACILES A UTILISER



Avant assemblage, la Smart Washer est un processus simple. Réglez la Smart Washer à '0%' à l'aide du lecteur RFiD du Smart Washer ou de l'application (Wired Smart Washer). Placez la Smart Washer sur la partie non rotative de la fixation, telle que la tête de vis ou l'écrou. Serrez le boulon avec votre clé dynamométrique de la manière habituelle - il n'est pas nécessaire de modifier votre processus de serrage.

Avant l'assemblage, la Smart Washer est calibrée simplement à '0%' à l'aide du lecteur (Smart Washer RFiD) ou de l'application (Smart Washer Filaire).
Placez la Smart Washer sur la partie non tournante du boulon (tête de vis ou l'écrou).
Serrez votre boulon comme d'habitude avec une clé dynamométrique. Ne modifiez pas votre méthode de serrage.

Une fois que le boulon est correctement serré, définissez le niveau '100%' à l'aide du lecteur ou de l'application.
Vous pouvez vérifier la variation de tension dans la fixation à tout moment. Effectuez une vérification manuelle avec le lecteur (Smart Washer RFiD) ou une vérification manuelle/automatique à l'aide de l'application (Smart Washer filaire).

RFiD SMART WASHER & LECTEUR

wifi

RFiD

sans-batterie

SANS BATTERY

verification-manuelle

VERIFICATION MANUELLE

donnees-stockees-dans-le-lecteur

DONNEES STOCKEES DANS LE LECTEUR

verification-sur-place

VERIFICATIONS SUR PLACE

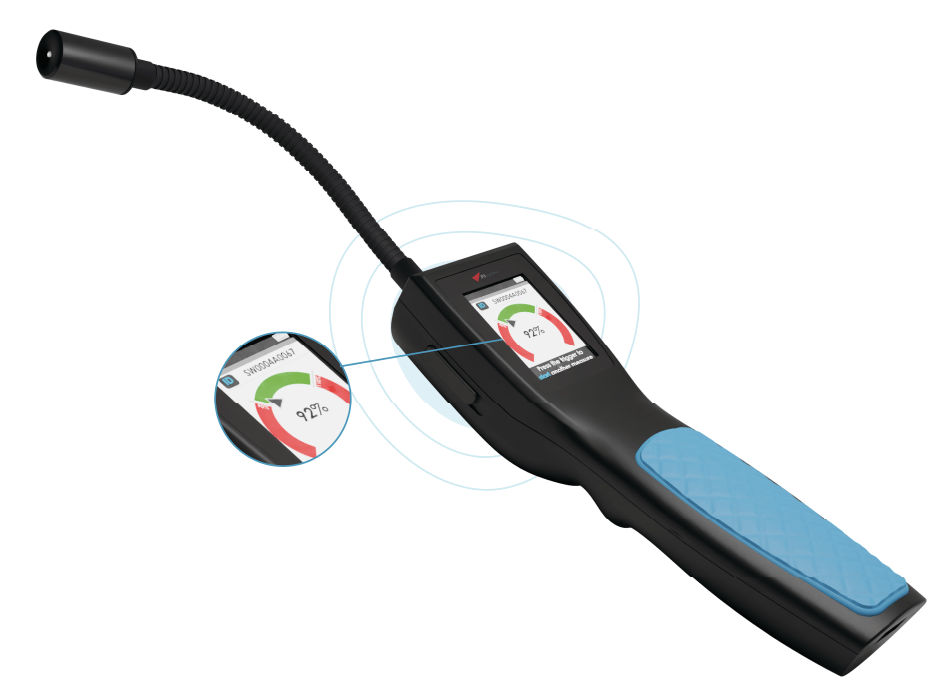

smart-reader-screen-zoom

WIRED SMART WASHER & APP

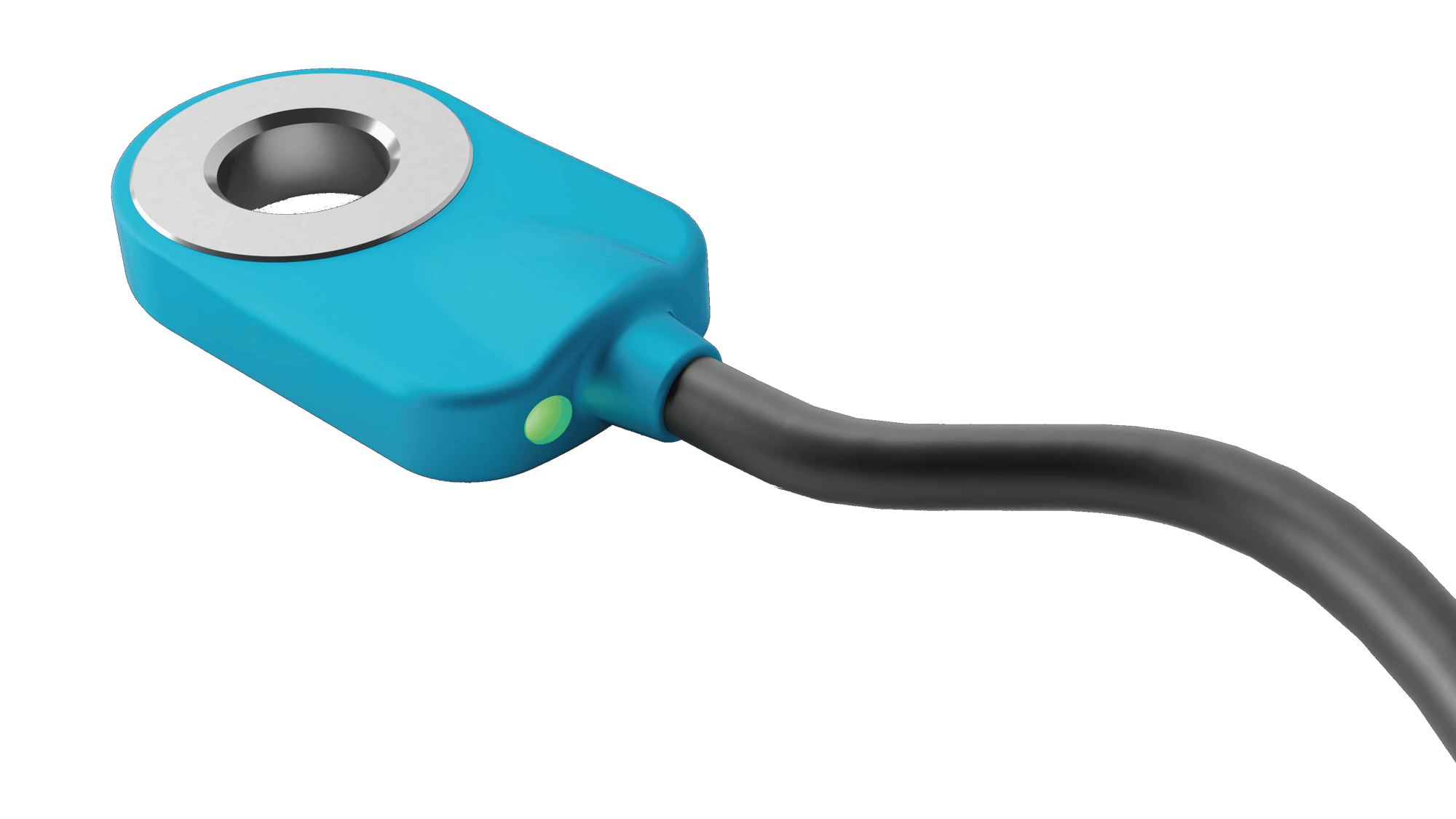

wired-smart-washer
wifi

LORA

230V

230V

controle-manuel-ou-automatique

CONTROLE MANUEL OU AUTOMATIQUE

donnees-stockees-ordinateur-ou-cloud

DONNEES STOCKEES DANS UN ORDINATEUR/CLOUD

controle-sur-place-ou-distance

CONTROLES SUR PLACE OU A DISTANCE

smart-washers

"En développant notre Smart Program avec les utilisateurs, nous avons pris en compte des observations importantes et intégré des fonctionnalités appropriées dans notre capteur de tension pour améliorer encore ses fonctionnalités. Ce développement collaboratif améliore significativement la précision et la sécurité dans l'ensemble des opérations MRO."

Jonathan BEAUMELIngénieur en conception mécanique

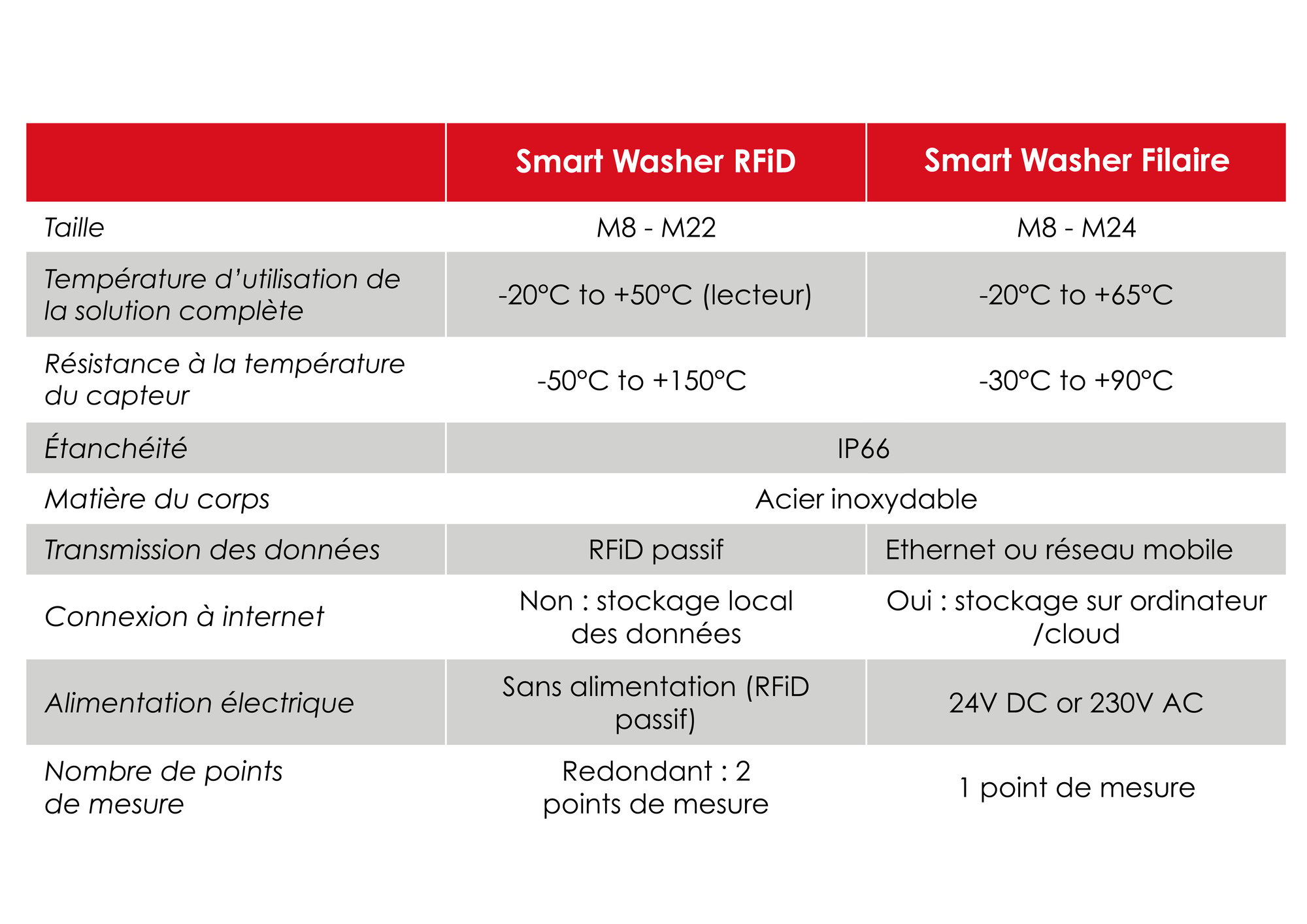

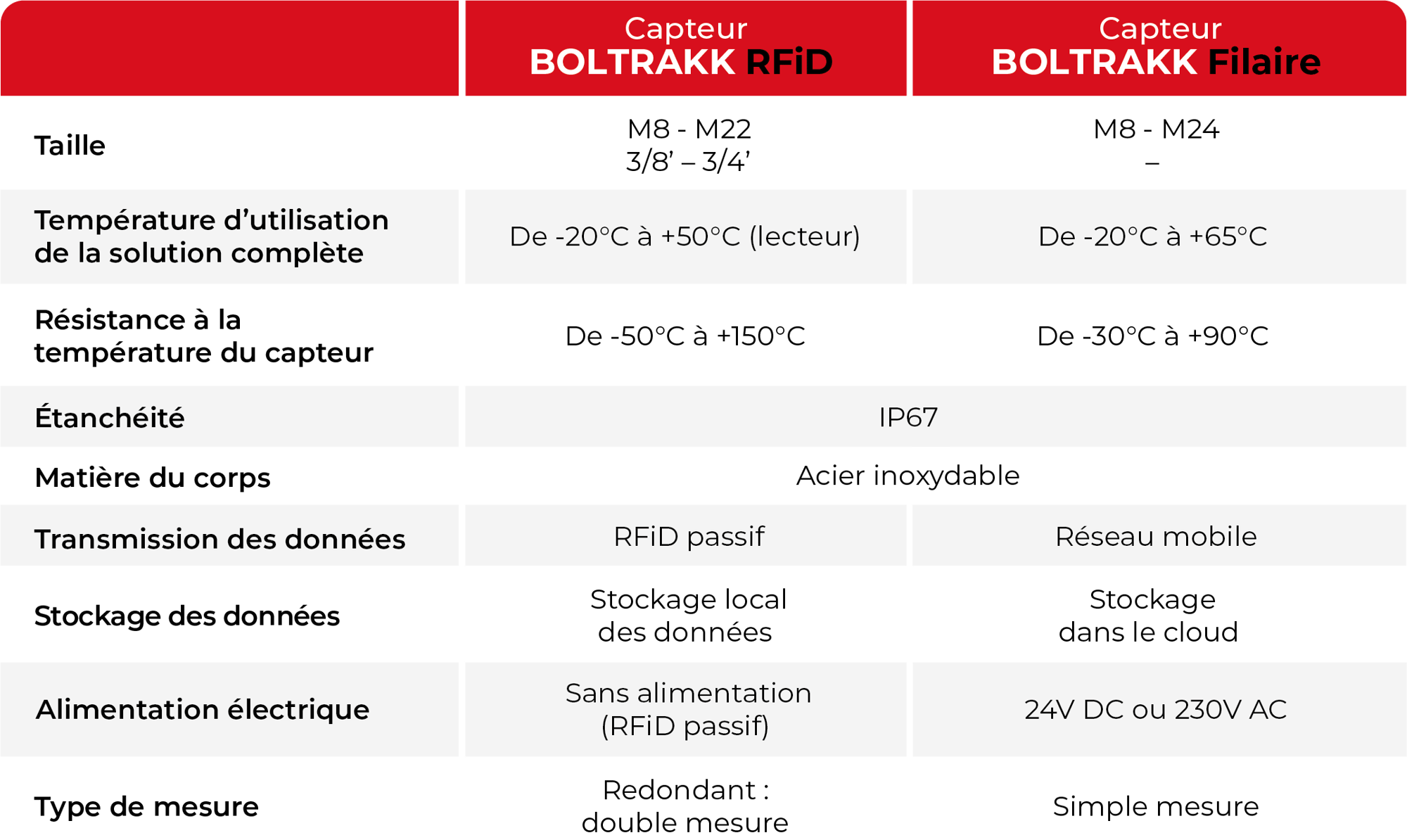

CARACTERISTIQUES TECHNIQUES


tableau-caracteristiques


RESISTANCE

Nos capteurs de charge, composants électroniques, élastomères et antennes sont testés dans des conditions difficiles, comprenant les vibrations, les chutes, les chocs, l'exposition aux solvants chimiques et la résistance aux UV. Nous réalisons des contrôles à chaque étape de la fabrication pour garantir un niveau élevé de qualité et de fiabilité.

Les Smart Washers sont fournis avec un certificat de calibration garantissant précision et traçabilité.

dispositif-passif

DISPOSITIF PASSIF

securite

ASSEMBLAGES SECURISES

attenu-facteur-humain

DIMINUTION DU FACTEUR HUMAIN

mesures-redondantes

MESURES REDONDANTES

utilisation-facile

UTILISATION FACILE

gain-de-temps

GAIN DE TEMPS EN MAINTENANCE

smart-washer
